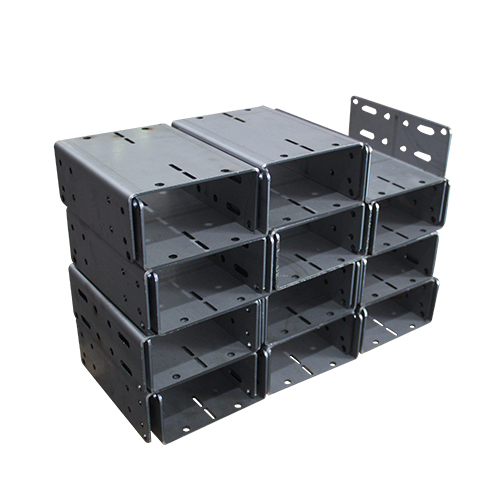

​电柜钣金指高低压控制柜、PLC 电控箱、户外防雨箱、操作台柜体加工，原材料常用冷轧板 SPCC、热镀锌板 DX51D、不锈钢 304/316；工序：下料→折弯→焊接→打磨→喷涂 / 拉丝→装配。那么，下面小编讲解一下电柜钣金加工的常见误区：
一、图纸 & 结构设计误区

1. 只考虑外观，忽略折弯工艺可行性
误区：图纸直接画很小的折弯边、狭小折角，不查zui小折弯高度。薄板折弯边过短，折弯机压不到，无法成型，后期只能打磨或者改结构。
✅对策：SPCC1.5mm 板，折弯直边高度≥3 倍板厚。
2. 大薄板柜门不加加强筋
误区：门板面积大只用 1.2/1.5mm 薄板，不加筋。成品门板容易中间鼓、凹陷，受热 / 外力变形，门缝忽大忽小，关门翘曲。
✅对策：门板超过 600mm，背面加折弯加强筋。
3. 户外柜只做喷涂，不设计滴水檐
误区：以为喷粉 + 密封条就能防水，省略门框滴水槽。雨水顺着门板表面流进柜体，密封条长期泡水老化，IP 防护失效。
✅对策：户外柜门框必须折弯出滴水檐，电缆孔从底部进线。
4. 接地只焊一颗螺丝，柜门不做跨接
误区：认为柜体接地就够，柜门铰链金属接触即可导通。铰链容易氧化生锈，导电中断，高压柜验收不通过。
✅对策：柜体与柜门之间用铜编织接地线跨接。
5. 孔位离折弯边太近
误区：安装孔、锁孔紧贴折弯线。折弯受力，孔会被拉扯变形、椭圆，锁具装配卡死。
✅孔距离折弯边≥板厚 + 折弯 R。

二、板材选型误区

1. 户外环境选用 SPCC 冷轧板喷粉
误区：冷轧板喷塑 = 防腐。一旦喷层划伤，基材很快生锈，盐雾差，半年就锈点蔓延。
✅户外优先 DX51D 热镀锌基材，或 304 不锈钢；冷轧板只适合室内干燥环境。
2. 盲目加厚板材，或一味追求薄板省钱
误区一：全部加厚，成本大幅上升，重量增加；
误区二：为省钱，框架、安装底板用太薄板材，承重变形。
✅常规电柜箱体 1.5~2.0mm，安装底板≥2.0mm。
3. 不锈钢选用普通碳钢压铆螺母
误区：304 柜体用碳钢压铆件。产生电化学腐蚀，很快生锈。
✅不锈钢板必须配套不锈钢压铆螺柱、螺母。

三、工艺加工误区

1. 焊接满焊，不做工装，导致柜体变形
误区：防水柜直接整圈满焊，不用定位工装。焊接热量集中，箱体扭曲、门框翘，门缝不均匀。
✅优先分段点焊定位，断续满焊；焊接用工装夹具固定，焊后校正。
2. 折弯不考虑回弹，图纸直接给理论角度
误区：直接按 90° 标注，不预留回弹补偿。折弯后角度大于 90°，门板拼缝错位。
✅工艺提前加回弹补偿；厚板、长折弯件回弹更明显。
3. **压铆顺序错误，或者压铆压力随意调
误区：折弯完成后再压铆；压力过大把板材压变形，压力不足螺母后期脱落。
✅先压铆，再折弯；按板材和压铆规格设定压力，压完做拉力抽检。
4. 喷粉前处理简化，省略磷化
误区：简单打磨擦油直接喷粉，节省成本。油污、氧化皮残留，短期漆膜起皮、掉粉。
✅标准流程：脱脂→水洗→磷化→烘干再喷塑。
5. 密封条直接粘平面，不做卡槽
误区：双面胶直接把橡胶条贴门板平面。一段时间后胶水老化，密封条脱落，防水失效。
✅优先折弯一体卡槽，再放密封条；实在无卡槽选用耐老化结构胶。

四、采购、报价与验收误区

1. 比价只看单价，不看配套标准
误区：只对比钣金单价，不问板材材质、板厚公差、喷粉厚度、焊接标准。低价单容易出现板厚负公差（偷薄）、喷粉薄、点焊偷工。
✅报价清单写明：板材材质、实际板厚、焊缝要求、RAL 色号、盐雾要求。
2. 忽略板材公差，图纸标注理想厚度
误区：图纸写 1.5mm，默认就是 1.5 实厚。市场薄板存在国标负公差，实际只有 1.35~1.4mm，刚性下降。
✅合同写明板厚下公差范围，必要时来料测厚。
3. 到货只看外观，不做导通、门缝、接地测试
误区：肉眼看没有划痕就验收。门缝不均、接地不通、锁具卡滞等功能性问题后期装机才暴露，返工成本极高。
✅验收必测：门缝、门开合、接地导通、锁具、尺寸。
4. 图纸未标注防护等级，口头说 IP54/IP65
误区：口头约定防水，图纸无对应的结构要求。加工厂按普通室内柜生产，无滴水檐、密封条，无法达到 IP 等级。
✅图纸明确防护等级，配套结构要求，验收可做淋水测试。

五、装配使用误区

1. 门板铰链一次性拧紧，不预留调节量
误区：铰链螺丝一次性锁死，后续门缝无法微调。焊接变形累积，门关不严。
✅铰链预留调节余量，装配时微调门缝。
2. 散热百叶随便开孔，不考虑防水
误区：户外柜直接开普通百叶，雨水顺着百叶流进柜内。
✅户外百叶必须带挡水板，必要加防尘滤网。
