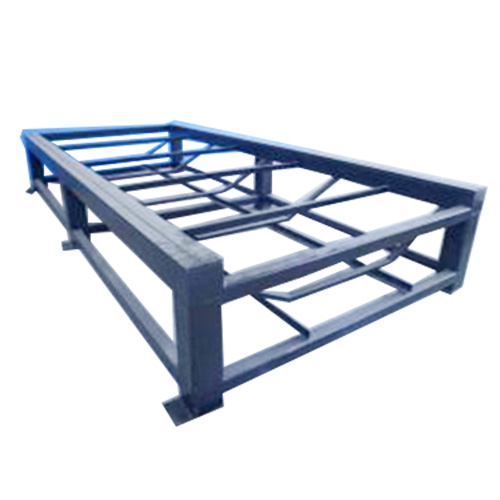

​机架加工支持‌非标定制‌，价格需根据图纸、材质及工艺复杂度核算，可提供从设计到生产的一站式服务。那么，下面小编介绍一下机架加工设计阶段的要点：
一、需求与方案规划（设计起点，定整体方向）
1. 明确使用工况与技术要求
载荷条件：静载 / 动载、单点集中载荷、均布载荷、冲击载荷、振动工况，确定整体承重等级；
安装环境：室内 / 户外、常温 / 高低温、潮湿 / 粉尘 / 腐蚀 / 盐雾，决定材质 + 表面处理；
空间限制：整机外尺寸、安装洞口、离地高度、周边管线干涉、运输限界；
使用功能：是否内置电机 / 水箱 / 电气柜 / 管路、是否预留散热口、检修门、走线槽；
精度要求：整机水平度、平面度、安装孔位公差、长期使用形变要求。
2. 选型与整体布局规划
主体结构形式选型
钣金拼焊机架：轻薄、外观整洁，中小型设备、机柜类；
型材机架（铝型材 / 钢型材）：组装便捷、可拆装、改款灵活，自动化流水线、模组机架；
厚板 / 方管焊接机架：刚性强、抗震动、重载，机床、重型设备、输送机架。
布局划分：分层 / 分仓规划，区分设备区、电气区、管路区、检修区，预留操作、维护空间。
材质初步确定：冷轧板、镀锌板、不锈钢、碳钢方管、铝合金型材，结合成本、防腐、重量综合选择。
3. 成本、工期与装配模式规划
一体式焊接（刚性强、不可拆）/ 分体拼装（方便运输、现场组装）；
预估用料、加工工序，初步把控预算与生产周期。
二、主体结构设计（核心环节，决定刚性、强度、稳定性）
1. 主体框架受力设计
主梁、立柱、横撑、斜撑布置
重载 / 震动设备：加密横撑、增加对角斜撑，提升抗扭、抗晃能力；
长高型机架：中间加加强立柱，避免中段弯曲变形；
悬臂结构：缩短悬臂长度、加厚板材 / 加大管材截面，必要时加三角加强筋。
截面与板厚选型
钣金机架：常规 1.5~2.5mm，承重支点、受力面加厚至 3~5mm；
方管机架：根据载荷选 20×20 ~ 100×100mm 方管，壁厚 2.0~4.0mm；
铝型材：按载荷选对应槽型与系列（30/40/45/60/80 系列）。
应力优化
杜绝尖锐直角、尖角，转角做R 角过渡（R2~R5），避免应力集中开裂；大面积平板加压筋、加强筋，防止板面凹陷、震颤。
2. 底座与落地结构设计（防倾斜、减震、调平）
底座形式：整板底座、框式底座、独立支脚；重载优先整板 + 加强筋。
调平机构：标配可调脚杯（金属承重脚杯为主，轻型可用橡胶脚杯），高低调节范围 5~20mm。
防滑 / 减震：震动设备加装橡胶减震垫、减震脚；移动型机架可选脚轮（万向轮 + 刹车轮组合）。
固定方式：需要地面锚固的，预留地脚螺栓安装孔 / 耳板。
3. 门、盖板、检修口设计
常规检修位做铰链门 + 门锁，频繁拆装部位用快拆盖板、搭扣；
门体加边框、加强筋，防止门板变形、关合不严；
缝隙统一留缝（常规 2~3mm），保证开合顺畅。
4. 防变形、抗震动专项设计
长焊缝采用分段焊、对称焊结构，预留焊接收缩量；
大面积薄板增加折弯压筋、内嵌加强梁；
多设备集中区域做局部加厚、独立承重框架，载荷不跨区传递。
三、连接与安装结构设计（孔位、连接件、定位）
1. 孔位系统设计
安装孔：设备固定孔、电机 / 轴承座孔、模组安装孔，严格按配套零件图纸定尺寸、公差；
工艺孔：减重孔、透气孔、观察孔、扳手让位孔、焊接让位孔；减重孔边缘做翻边 / 包边补强；
走线孔：线缆进出孔加护圈、翻边，防止割破电线；大孔径内部加分隔。
2. 连接方式选型与设计
焊接连接：永久固定、高强度，重点焊缝标注焊高、焊接形式；
螺栓连接：可拆卸结构，统一螺栓规格、沉孔 /countersink 样式，外露螺丝兼顾美观；
压铆 / 涨铆：薄板钣金常用，压铆螺母 / 螺柱预留标准底孔，避免滑牙、凸起；
型材专用连接件：角件、对接件、锁块，保证拼接垂直度、平行度。
3. 定位与装配基准
统一整机装配基准面、基准孔，保证多部件互换、重复装配精度；
分体式机架：拼接面加定位销、止口，防止组装错位、累计误差。
4. 公差标注设计
功能安装孔：±0.1~±0.2mm；
外形、非功能面：±0.3~±0.5mm；
平面度、垂直度、平行度按设备精度等级标注，不盲目提高精度（增加成本）。
四、工艺适配设计（面向加工，避免 “好看做不出”）
设计必须同步考虑钣金 / 焊接 / 喷涂 / 装配可行性，是降本、防返工关键。
1. 钣金工艺适配（折弯、切割、展开）
折弯：内 R ≥ 板厚，避免折弯开裂；窄边、小凸台满足zui小折弯尺寸；
孔位避位：孔距离折弯边、焊缝距离留足够余量，防止变形、孔位偏移；
避免封闭式深盒、内部无法打磨 / 喷涂的死角。
2. 焊接工艺适配
外露外观面尽量减少长焊缝，焊缝布置在内侧、隐蔽处；
薄件（≤1.5mm）优先点焊、分段焊，减少烧穿、变形；
复杂腔体预留焊接操作口。
3. 表面处理适配
冷轧板：结构设计避免积液死角，防止喷涂后积水生锈；
不锈钢 / 铝件：外露焊缝设计为可抛光、拉丝结构；
喷粉 / 烤漆件：边角倒钝 R1~R2，防止涂层流挂、露底。
4. 加工与转运适配
大型机架：拆分模块，满足机床加工行程、运输车辆尺寸；
重型机架：预留吊装耳板、吊装孔，方便起重搬运。
五、辅助配套与人机、防护设计
1. 散热、通风、防尘设计
发热器件周边：开设通风百叶、通风网孔，规划气流通道；
粉尘 / 户外设备：减小开孔、加装防尘网、防雨檐。
2. 线缆、管路布局
内置走线槽、线卡、线管固定座，线缆规整，避免挤压、磨损；
水管、气管预留管夹、穿管位，高低走向合理，不积水、不干涉运动件。
3. 安全与防护设计
尖锐边角全部倒钝、去毛刺，防止刮伤人员、线缆；
运动机构、传动部位加装防护板、防护栏；
电气区域隔离，做绝缘、分隔设计；重型设备贴承重、警示标识位。
4. 人机工程
操作面、检修口高度符合人体操作习惯；
柜门开启方向不遮挡操作空间、通道。
5. 标识、铭牌位设计
预留铭牌、开关、指示灯、警示标签安装平面，表面平整无凸起。
六、图纸输出、物料清单与评审优化
1. 全套工程图纸输出
3D 数模：整机装配图、各部件子装配图；
2D 工程图：零件图、展开图、焊接图、装配图，标注尺寸、公差、焊缝、表面处理、材料；
视图完整：主 / 俯 / 左视图、剖视图、局部放大图，复杂结构加轴测图。
2. 物料清单（BOM）编制
板材 / 型材规格、标准件（螺栓、螺母、脚杯、合页、门锁）、辅材、配件型号数量；
标注材质、表面处理、采购规格。
3. 多维度评审（设计定稿前必做）
结构评审：强度、刚性、形变、振动是否满足工况；
工艺评审：能否正常切割、折弯、焊接、喷涂、装配；
成本评审：材质、板厚、结构是否冗余，有无降本空间；
使用评审：检修、操作、维护、散热、安全是否合理；
外协 / 生产评审：结合工厂设备能力，调整难加工结构。
4. 图纸改版与定型
根据评审意见修改，输出正式生产版图纸，冻结版本，避免生产中反复改图。
